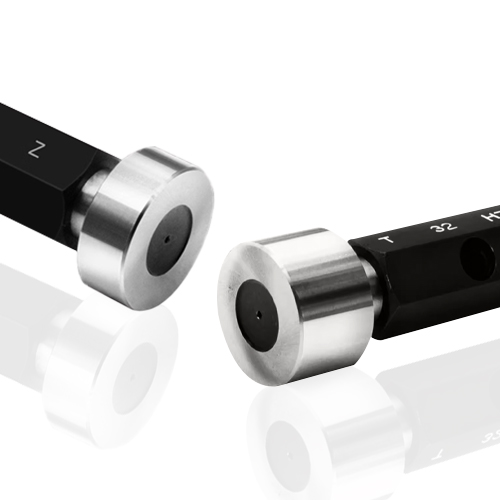

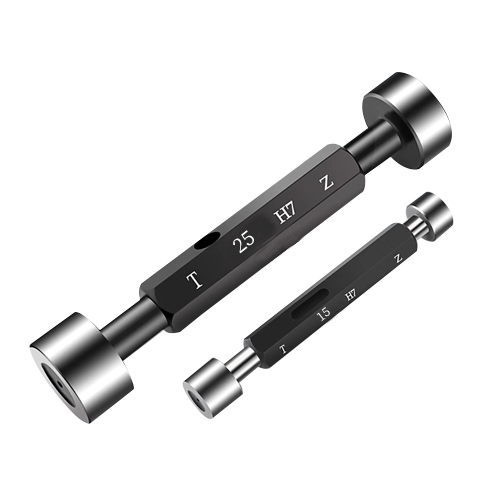

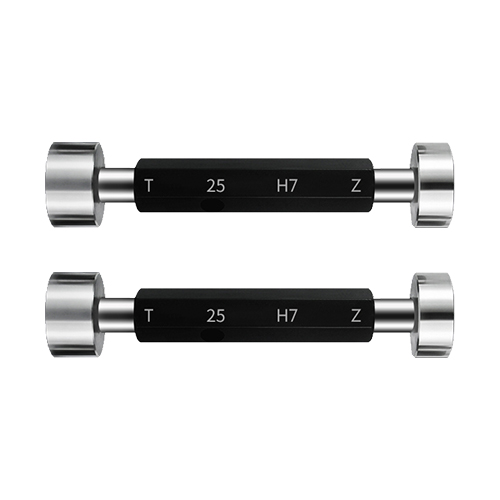

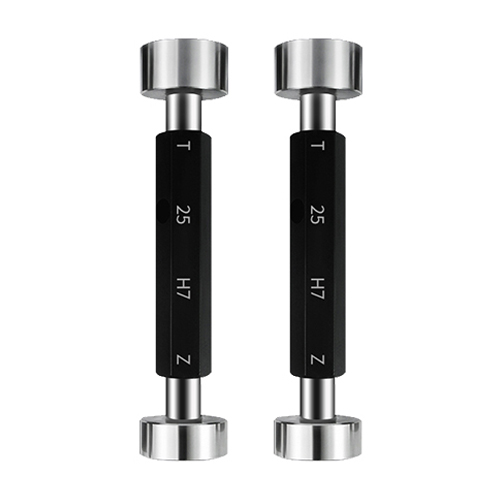

ZXGLW je výrobca a dodávateľ hladkých zástrčkových meradiel z Číny. Máme nezávislé výskumné a vývojové kapacity a predstavujeme dovážané zariadenia a materiály, neustále skúmame a inovujeme a venujeme veľkú pozornosť kvalite produktov počas celého výrobného procesu. Tento zástrčkový merací prístroj sa ľahko prenáša a používa, môže vykonávať presné merania, má vysokú tvrdosť a odolnosť a čo je dôležitejšie, má dobrú presnosť.
• Vysoko presná meracia hlava: Hladké zástrčkové meradlá sú vyrobené z vysoko výkonnej ocele GCR15, ktorá prešla prísnym tepelným spracovaním a tvrdosťou 53-60 rhc. Má vysokú krehkosť, priepustnosť, vysokú tvrdosť a vynikajúcu odolnosť proti kontaktnej únave, zaisťuje presnosť a stabilitu merania. Po jemnom brúsení pomocou vysoko presných dovážaných špeciálnych brúsok je každá meracia hlava plne kontrolovaná vysoko presným testovacím zariadením.
• Vysokokvalitná hliníková trubková rukoväť: Vyrobená z vysokokvalitného hliníkového trubicového materiálu, je ľahká a ľahko sa ovláda a prenáša. Povrch je ošetrený technológiou elektroforézy, ktorá je nielen protišmyková a odolná voči opotrebovaniu, ale aj pevne spojená, vďaka čomu sa pri používaní cítite pohodlne a odolne.
• Celkové výhody produktu: Zátkové meradlo má vysokú tvrdosť, vysokú presnosť a dlhú životnosť. Od výberu materiálu až po výrobný proces je každý odkaz prísne kontrolovaný. Či už ide o dĺžku, veľkosť alebo stabilitu, má vynikajúci výkon a je vašou pravou rukou na presné meranie.
Materiál: ložisková oceľ (GCr15)
Rozsah veľkostí: meradlá s hladkými zátkami sú k dispozícii v celej škále veľkostí, vhodné pre rôzne priemery otvorov a môžu byť prispôsobené so schopnosťou akceptovať neštandardné diely.
|
Špecifikácie priemer (mm) |
Cez koncová dĺžka |
Koniec dĺžka |
Špecifikácie priemer (mm) |
Cez koncová dĺžka |
Koniec dĺžka |
|
|
3-6 |
8 |
6 |
＞24-30 |
18 |
14 |
|
|
＞6-10 |
10 |
7 |
＞30-40 |
20 |
15 |
|
|
＞10-14 |
12 |
8 |
＞40-50 |
25 |
18 |
|
|
＞14-18 |
14 |
10 |
＞50-75 |
30 |
20 |
|
|
＞18-24 |
16 |
12 |
＞70-100 |
35 |
25 |
|
|
Kovanie tabuľka tolerancie rozmerov (otvor) mm |
||||||
|
Špecifikácie a rozmery (mm) |
Presnosť H6 |
Presnosť H7 |
Presnosť H8 |
|||
|
Cez koncová dĺžka |
Koniec dĺžka |
Cez koncová dĺžka |
Koniec dĺžka |
Cez koncová dĺžka |
Koniec dĺžka |
|
|
-3 |
0.0015 -0,001 |
0.006 -0,001 |
0.0022 -0,0012 |
0.01 -0,0012 |
0.0028 -0,0016 |
0.014 -0,0016 |
|
＞3-6 |
0.002 -0,0012 |
0.008 -0,0012 |
0.0027 -0,0014 |
0.012 -0,0014 |
0.0036 -0,002 |
0.018 -0,002 |
|
＞6-10 |
0.0023 -0,0014 |
0.009 -0,0014 |
0.0033 -0,0018 |
0.015 -0,0018 |
0.0044 -0,0024 |
0.022 -0,0024 |
|
＞10-18 |
0.0028 -0,0016 |
0.011 -0,0016 |
0.0038 -0,002 |
0.018 -0,002 |
0.0054 -0,0028 |
0.027 -0,0028 |
|
＞18-30 |
0.0034 -0,002 |
0.013 -0,002 |
0.0046 -0,0024 |
0.021 -0,0024 |
0.0067 -0,0034 |
0.033 -0,0034 |
|
＞30-50 |
0.004 -0,0024 |
0.016 -0,0024 |
0.0055 -0,003 |
0.025 -0,003 |
0.008 -0,004 |
0.039 -0,004 |
|
＞50-80 |
0.0048 -0,0028 |
0.019 -0,0028 |
0.0064 -0,0036 |
0.03 -0,0036 |
0.0093 -0,0046 |
0.046 -0,0046 |
|
＞80-120 |
0.0054 -0,0032 |
0.022 -0,0032 |
0.0075 -0,0042 |
0.035 -0,0042 |
0.0107 -0,0054 |
0.054 -0,0054 |
|
＞120-180 |
0.0063 -0,0038 |
0.025 -0,0038 |
0.0084 -0,0048 |
0.04 -0,0048 |
0.012 -0,006 |
0.063 -0,006 |
|
＞180-250 |
0.0072 -0,0044 |
0.029 -0,0044 |
0.0097 -0,0057 |
0.046 -0,0054 |
0.0135 -0,007 |
0.072 -0,007 |
|
＞250-315 |
0.008 -0,0048 |
0.032 -0,0048 |
0.011 -0,006 |
0.052 -0,006 |
0.015 -0,008 |
0.081 -0,008 |
